4 Möglichkeiten, Schraubenverschleiß zu diagnostizieren, ohne Ihren Extruder zu demontieren

1. Die versteckten Signale des Schraubenverschleißes

Die meisten Bediener merken erst dann, dass ihre Schnecke verschlissen ist, wenn schwerwiegende Probleme mit der Produktqualität auftreten – etwa ein offensichtlicher Bruch der Schmelze (Haifischhaut), eine örtliche Verschlechterung (schwarze Flecken) oder die Unfähigkeit, die Leistung unabhängig von der Drehzahl zu erhöhen. Zu diesem Zeitpunkt ist der Schaden bereits schwerwiegend.

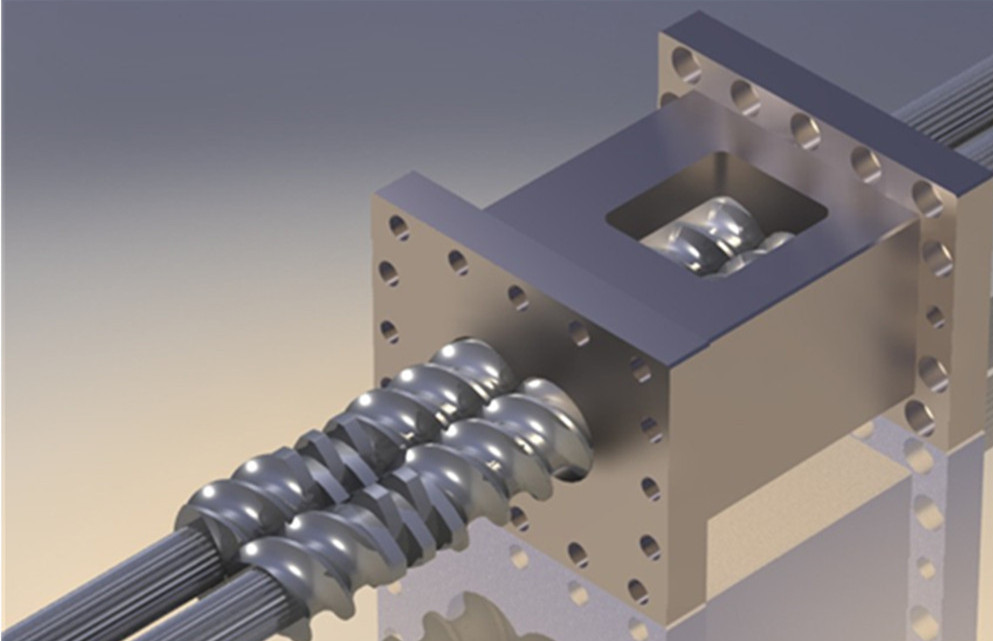

Schneckenverschleiß bedeutet im Wesentlichen, dass sich der Außendurchmesser der Schneckengänge verringert hat, was zu einem vergrößerten Radialspiel zwischen der Schnecke und der Zylinderwand führt. Wenn sich dieser Spalt vergrößert, fließt die unter Druck stehende Polymerschmelze zurück, was den Rückfluss und die Leckage drastisch erhöht. Dies führt direkt zu zwei wesentlichen Konsequenzen in Ihrer Kunststoffgranuliermaschine:

• Exponentieller Anstieg der Scherwärme: Die Schmelze wird innerhalb des vergrößerten Spalts wiederholt geschert und stark durch Reibung gerieben, was dazu führt, dass die Temperaturen an bestimmten Stellen völlig außer Kontrolle geraten.

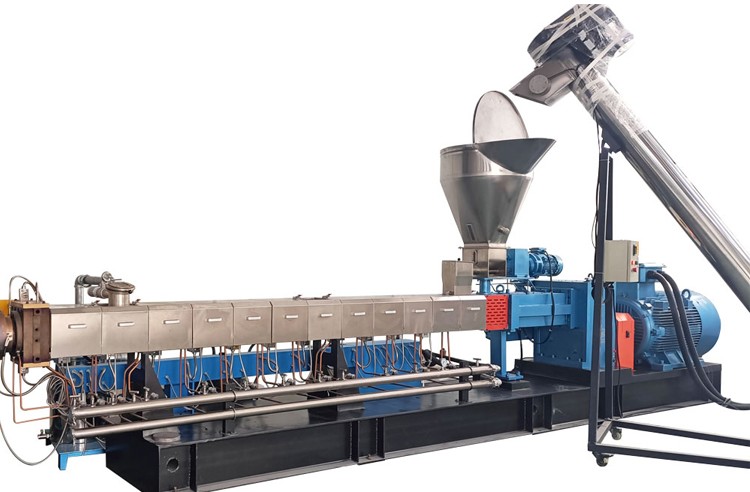

• Unfähigkeit, Schmelzedruck aufzubauen: Insbesondere in den Dosier- und Homogenisierungszonen kann die Maschine das Material nicht verdichten. Bei einem Doppelschnecken-Compound-Extruder äußert sich dies in einem starken Abfall der Produktionsleistung. Beim Spritzgießen werden die Dosierzeiten ungewöhnlich lang und die Schnecke driftet während der Nachdruckphase nach vorne.

2. Vier Diagnosemethoden, ohne an der Schraube zu ziehen

Da wir die Maschine nicht zerlegen, müssen wir uns auf Betriebsdaten, physikalische Eigenschaften und minimalinvasive Techniken verlassen, um den inneren Verschleiß abzuleiten.

Methode A: Analyse der Schmelzdruck- und Positionsdaten

Dies ist die praktischste Blindtestmethode der Branche. Notieren Sie die kritischen Daten, während Sie dasselbe Material bei Standardtemperaturen verarbeiten.

• Für Extruder: Halten Sie die Vorschubgeschwindigkeit und die Drehzahl konstant und vergleichen Sie den aktuellen Düsenkopfdruck mit historischen Daten aus der Zeit, als die Schnecke neu war. Wenn Sie feststellen, dass Sie die Schneckendrehzahl drastisch erhöhen müssen, um die gleiche Leistung zu erzielen, und der Düsendruck um mehr als 15 % gesunken ist, können Sie getrost davon ausgehen, dass die Schneckenflügel der Dosierzone stark verschlissen sind. Darüber hinaus ändert sich die Druckkurve von regelmäßigen, geringfügigen Schwankungen zu unregelmäßigen, massiven Schwankungen.

• Bei Spritzgießmaschinen: Achten Sie auf die Dosierzeit (Plastifizierungszeit). Wenn es sich merklich verlängert hat, ist mit Verschleiß zu rechnen. Überwachen Sie außerdem während der Packphase genau die endgültige Schraubenposition. Wenn die Schnecke weiterhin langsam nach vorne kriecht, fließt die Schmelze durch verschlissene Zwischenräume oder einen beschädigten Rückschlagring nach hinten.

Methode B: Der 5-Minuten-Druckabfalltest

Dieses Verfahren erfordert eine kurze Produktionspause, erfordert jedoch keine Demontage des gleichläufigen Doppelschneckenextruders.

1. Füllen Sie das Fass vollständig mit Schmelze. Am besten verwenden Sie ein stabiles Standardtestmaterial, beispielsweise ein Polyolefin mit hohem Schmelzindex oder ein spezielles Reinigungscompound.

2. Stoppen Sie den Zuführer und stoppen Sie die Schneckendrehung. Verlassen Sie sich auf den Drucksensor am Düsenkopf oder wenden Sie manuell einen Gegendruckblock am Ausgang an.

3. Überwachen Sie die Geschwindigkeit des Druckabfalls. Wenn das Spiel ausreichend ist und die Schmelzdichtung dicht ist, fällt der Druck extrem langsam ab. Wenn die Schnecke stark verschlissen ist, fließt die Schmelze schnell zurück und die Druckkurve zeigt einen steilen, klippenartigen Abfall.

Methode C: Reverse Engineering von Drehmoment und Temperatur

Achten Sie genau auf Ihr Bedienfeld – Ihr Gerät versucht aktiv, Sie zu warnen.

• Abnormaler Abfall von Drehmoment und Strom: Wenn Sie genau das gleiche Material, die gleiche Temperatur und die gleiche Drehzahl verwenden, das Motordrehmoment und der Motorstrom jedoch merklich unter den historischen Durchschnittswerten liegen (z. B. um 10 % bis 20 % sinken), sollten Sie sich nicht darüber freuen. Die Maschine spart keine Energie; Durch den vergrößerten Spielraum kann Material vorbeirutschen, wodurch der viskose Widerstand und der physische Widerstand gegen die Schnecke verringert werden.

• Heizungen werden abgeschaltet, Kühlgebläse auf Maximum: Normalerweise benötigt das Fass die Heizbänder, um die Temperatur aufrechtzuerhalten. Bei starkem Verschleiß erzeugt das übermäßige Spiel eine enorme Reibungswärme. Sie können die Zone auf 200 °C einstellen, aber die tatsächliche Temperatur steigt hartnäckig auf 215 °C. Die Heizbänder zeigen keine Leistung, während die Kühlventilatoren oder Wasserventile kontinuierlich mit 100 % laufen. Dieses thermische Durchgehen ist ein klassisches Symptom extremer Scherung, die durch Schraubenverschleiß verursacht wird.

Methode D: Direkte visuelle Inspektion mittels industriellem Endoskop

Wenn die Daten Sie misstrauisch machen, Sie aber eine absolute Bestätigung wünschen, ohne den ganzen Schaft zu ziehen, versuchen Sie diesen minimalinvasiven Trick. Während die Maschine heruntergefahren ist, das Material aber noch nicht vollständig gefroren ist, suchen Sie nach einem Zugangsfenster an Ihrer Ausrüstung:

• Extruder: Entfernen Sie eine Entlüftungsöffnung, ein Vakuumgehäuse oder schrauben Sie den Düsenkopf ab.

• Spritzgießmaschinen: Entfernen Sie die Düsenbaugruppe, solange sie noch heiß ist.

In diese Hohlräume wird ein Hochtemperatur-Industrieendoskop (Endoskop) eingeführt. Durch die hochauflösende Kamera können Sie lokalisierte Schneckengänge direkt inspizieren. An einer stark verschlissenen Schraube können Sie deutlich erkennen, dass die Oberseite der Gewindegänge abgerundet oder stumpf geworden ist oder sogar sichtbare Metallabplatzungen und tiefe Rillen aufweist. Diese Methode erfordert ein paar Werkzeuge, vermeidet aber den massiven Kraftaufwand beim Ziehen der Schraube vollständig.

3. Die Checkliste für die Diagnoselogik

Halten Sie diese Logik in der Fabrik bereit:

• Szenario 1: Ausstoß steigt nicht / Dosierzeit ist zu lang. Dies deutet meist auf Verschleiß in den Förder- oder Dosierzonen hin. Extrusionsbetreiber können die volumetrische Schlupfeffizienz berechnen, indem sie historische „RPM-to-Output“-Kurven vergleichen.

• Szenario 2: Die tatsächliche Temperatur übersteigt den Sollwert in einer bestimmten Zone drastisch. Dies garantiert nahezu eine extreme Scherung, die durch verschlissene Flügel in diesem speziellen Laufabschnitt verursacht wird. Prüfen Sie den Heizstrom; Wenn bei Überhitzung der Zone Null angezeigt wird, ist die Diagnose bestätigt.

• Szenario 3: Wilde Werkzeugdruckschwankungen / Instabile Halteposition. Dies ist ein typisches Anzeichen für Verschleiß in den Homogenisierungs- oder Dosierabschnitten, der es unmöglich macht, den Schmelzedruck aufrechtzuerhalten. Verwenden Sie zur visuellen Bestätigung ein Endoskop durch den nächstgelegenen Vakuumanschluss.

Abschluss

Wenn die Leistung sinkt und die Temperaturen schwanken, beauftragen Sie nicht sofort ein Team, die Schraube aus Ihrer Polymer-Compound-Anlage herauszuziehen. Schnappen Sie sich Ihr Wartungsprotokoll, rufen Sie die Daten von vor drei Monaten ab und vergleichen Sie Ihr Drehmoment, Ihren Druck, Ihre Zeit und Ihre Heizleistung. Die Daten enthüllen fast immer die Wahrheit, lange bevor Ihre Augen es tun.
