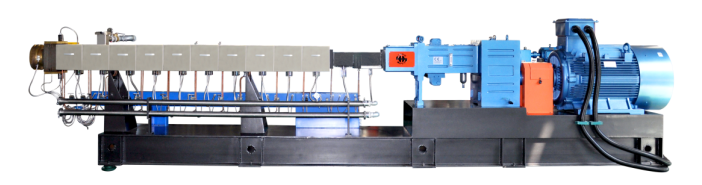

Strukturmerkmale eines gleichläufigen Doppelschneckenextruders

Kombinierte Schraube

Das bemerkenswerteste Merkmal des gleichläufigen Doppelschneckenextruders ist, dass sowohl die Schnecke als auch der Zylinder ein „Baustein“-Design aufweisen.Die Schnecke besteht aus mehreren auf dem Dorn montierten Bauteilen wie Gewindeteilen, Knetblöcken, gezahnten Mischscheiben, Halteringen usw. Auch der Zylinder besteht aus verschiedenen Zylinderteilen (vollständig geschlossen, mit Auslassöffnung und Zufuhröffnung).Entsprechend den spezifischen Materialien, Formeln und Leistungsanforderungen der herzustellenden Mischung werden verschiedene Arten und Mengen von Schneckenelementen und Zylinderelementen durch wissenschaftliche Kombination in einer bestimmten Reihenfolge kombiniert, um die eingestellte Mischaufgabe effizient zu erfüllen.Durch Ändern der Kombinationsreihenfolge von Schnecke und Zylinder kann der beste Nutzungseffekt verschiedener Materialien und Formeln erzielt werden, wodurch der Zweck einer Maschine mit mehreren Verwendungsmöglichkeiten erreicht wird.Ein weiterer Vorteil der Baukastenbauweise besteht darin, dass verschlissene Gewinde- und Zylinderelemente teilweise ausgetauscht werden können, wodurch der Verschrottung der gesamten Schnecke bzw. des Zylinders vermieden und die Wartungskosten deutlich reduziert werden.

Kombinierter Lauf

Durch den modularen Aufbau kann das Fass per Flansch oder Zugstange verbunden werden.Der Lauf ist normalerweise mit einer Bimetallauskleidung eingebettet, um die Verschleißfestigkeit der Innenfläche des Laufs zu verbessern.Um eine präzise Temperaturregelung zu erreichen, verfügt jeder Zylinderabschnitt über ein eigenes Heiz-/Kühldesign, wodurch die beste Kombination aus Kühl- und Heizfunktionen erreicht wird.

Durch die Kombination verschiedener Gewindeelemente hat der gleichläufige Doppelschneckenextruder die Funktionen Zuführen, Schmelzen, Mischen, Absaugen, Druckhalten und Fördern und realisiert verschiedene Prozesse wie Materialförderung, Plastifizieren, Scheren, Absaugen, Druckhalten und Extrudieren.

1) Zwangstransport.

In der Eingriffsstellung bewegen sich die beiden Schnecken gegenläufig.Eine Schnecke zieht das Material in den Eingriffsspalt, während die andere Schnecke das Material aus dem Spalt drückt, wodurch das Material von einer Schneckennut zur anderen gelangt und entlang der Schnecke zum Maschinenkopf transportiert wird eine „∞“-Form.

2) Homogenisieren und Mischen.

Die gleichläufigen Doppelschnecken haben an der Eingriffsposition einen kleinen Spalt und die Geschwindigkeitsrichtungen der Schneckenrippen und Spiralnuten sind entgegengesetzt, sodass die Schergeschwindigkeit im Eingriffsbereich hoch, die Scherkraft groß und der Mischeffekt groß ist ist sehr gut.

3) Selbstreinigung.

Der gleichläufige Doppelschneckenextruder verfügt über eine sehr hohe Scherrate, die an der Schnecke anhaftendes angesammeltes Material abschaben kann, und verfügt über einen sehr guten Selbstreinigungseffekt, sodass die Verweilzeit des Materials sehr kurz ist Es ist nicht einfach, eine lokale Verschlechterung zu verursachen.

4) Plastifizierung von Materialien.

Der Schneckenspalt hat großen Einfluss auf die Plastifizierungsqualität des Materials.Je kleiner der Spalt, desto größer die Scherkraft, aber die Menge des durchtretenden Materials wird reduziert;Je größer der Spalt, desto größer die Materialmenge, aber die Scherkraft nimmt ab.

5) Zufuhrmethode: Der gleichläufige Doppelschneckenextruder erfordert eine gleichmäßige quantitative Zufuhr und übernimmt die Zufuhrmethode zur Dosierung des Gewichtsverlusts.

6) Auspuff.Durch den Einsatz eines großen Schneckenförderelements kann die Spiralnut unbefüllt und drucklos gehalten werden, so dass eine Auslassstrecke eingestellt werden kann.
