So ersetzen Sie abgenutzte Doppelschneckenelemente ohne Originalzeichnungen

Viele Doppelschneckenextruder bleiben 10 Jahre oder sogar länger in Produktion. In den meisten Fällen läuft die Maschine selbst noch gut, doch die Schneckenelemente und Zylinder verschleißen mit der Zeit – insbesondere bei der Verarbeitung von Glasfasern, Kalziumkarbonat, mineralischen Füllstoffen oder Recyclingmaterialien.

Normalerweise würden Kunden Ersatzschneckenelemente einfach beim ursprünglichen Maschinenhersteller nachbestellen. Doch in der Realität ist dies nicht immer möglich.

Einige Maschinen wurden vor vielen Jahren gekauft.

Einige wurden gebraucht gekauft.

Einige Originallieferanten sind nicht mehr erreichbar.

Daher verfügen viele Fabriken nur über:

• Ein einfaches Maschinentypenschild

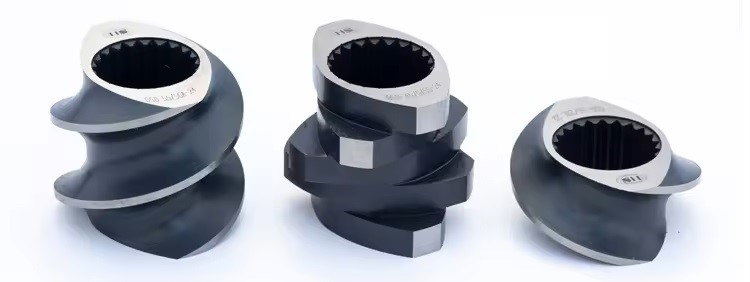

• Alte Schraubenelemente

• Ein paar Fotos

• Oder eine grobe Messung des Schraubendurchmessers

Leider reicht dies für eine genaue Wiedergabe meist nicht aus.

Warum der Schraubendurchmesser allein nicht ausreicht

Viele Kunden glauben, dass, wenn die Maschine als „TSE-65“ oder „75 mm Doppelschnecke“ gekennzeichnet ist, jedes Schneckenelement mit dem gleichen Durchmesser passt.

In der Praxis sind Doppelschneckenextruder nicht vollständig standardisiert.

Verschiedene Hersteller verwenden möglicherweise unterschiedliche:

• Spline-Strukturen

• Effektive Längen

• Segmentschnittstellen

• Schaftabmessungen

• Achsabstände

Selbst Maschinen mit demselben Schneckennenndurchmesser sind möglicherweise nicht kompatibel.

Aus diesem Grund benötigen erfahrene Lieferanten in der Regel weitere Informationen, bevor sie Ersatzschneckenelemente herstellen.

Welche Informationen sollten Sie vorbereiten?

Je mehr Informationen verfügbar sind, desto höher ist die Genauigkeit der Reproduktion.

Zu den hilfreichen Informationen gehören:

• Fotos vom Maschinentypenschild

• Fotos der kompletten Schraubenwelle

• Fotos alter Schraubenelemente

• Spline-Details

• Schraubenkonfigurationszeichnungen (falls verfügbar)

• Fasszeichnungen

• Frühere Kaufaufzeichnungen

• Originalinformationen des Herstellers

Sollten keine Zeichnungen vorliegen, sind Aufmaßvideos und Detailfotos dennoch äußerst hilfreich.

Die genaueste Methode: Versenden physischer Proben

Bei Maschinen, die nicht ursprünglich von uns hergestellt wurden, ist es in der Regel am zuverlässigsten, alte Schneckenelemente oder Wellen zur physischen Inspektion und Messung einzusenden.

Dadurch können wir Folgendes überprüfen:

• Spline-Bemaßungen

• Segmentschnittstellen

• Effektive Längen

• Tatsächliche Verschleißbedingungen

Obwohl diese Methode mit zusätzlichen Versandkosten verbunden ist, verringert sie das Risiko von Abweichungen und Produktionsausfällen erheblich.

Bei stark abgenutzten oder nicht standardisierten Maschinen ist die physikalische Probenmessung oft die sicherste Lösung.

Ein kleiner Vorschlag, der später großen Ärger ersparen kann

Fragen Sie beim Kauf eines neuen Doppelschneckenextruders immer nach:

• Schraubenkonfigurationszeichnungen

• Montagezeichnungen

• Schaft- und Laufspezifikationen

Und das Wichtigste: Bewahren Sie diese Dokumente ordnungsgemäß auf.

Versuchen Sie beim Kauf einer Gebrauchtmaschine, auch die originalen technischen Unterlagen des Vorbesitzers zu beschaffen.

Viele Fabriken erkennen die Bedeutung dieser Dateien erst Jahre später, wenn Ersatzteile dringend benötigt werden.

Letzter Gedanke

Beim Austausch verschlissener Doppelschneckenelemente kommt es nicht nur auf die Anpassung des Schneckendurchmessers an. Eine genaue Reproduktion hängt von detaillierten technischen Informationen und praktischer Herstellungserfahrung ab.

Auch ohne Originalzeichnungen lassen sich kompatible Ersatzschneckenelemente oft noch reproduzieren – vorausgesetzt, der Lieferant erhält ausreichende Informationen und entsprechende Musterreferenzen.

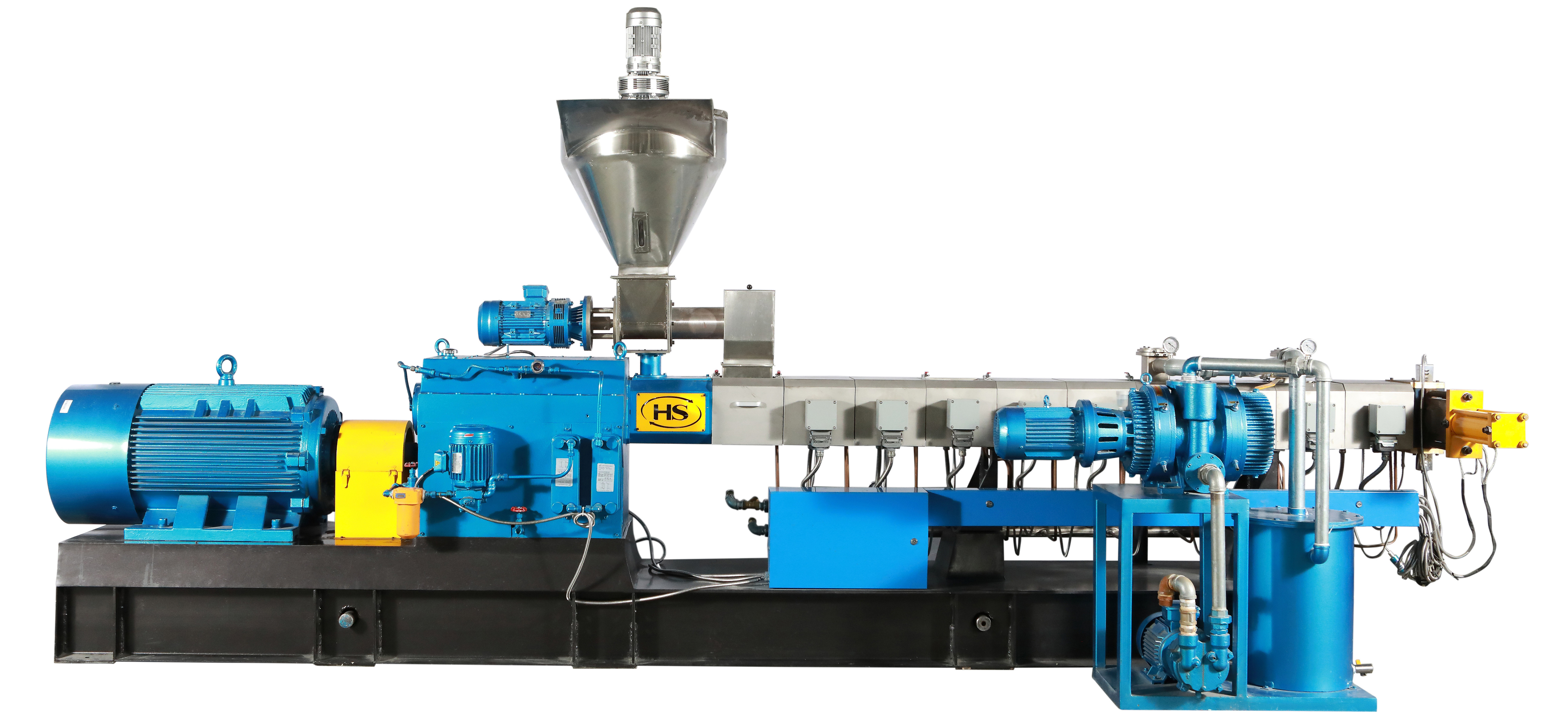

Nanjing Haisi ist professioneller Hersteller von Plastik -Extruder -Maschine, wir liefern einen Twin -Schrauben -Extruder, einen Einzelschrauben -Extruder, einen Plastikrecycling -Extruder, zweistufige Extruder, Extruder, Misch- und Fütterungsmaschinen, Kühl- und Pelletisierungsmaschine, Quetschmaschine und so weiter.
