Der „unsichtbare Killer“ in der Kunststoffextrusion: Den Polymerabbau verstehen

Wenn Sie bemerken, dass Ihre extrudierten Produkte gelb werden, stechende Gerüche wahrnehmen, „Gele“ und schwarze Flecken auf transparenten Folien feststellen oder einen plötzlichen Abfall der Zugfestigkeit Ihrer Rohre bemerken, beeilen Sie sich nicht, die Temperaturanzeige anzupassen. Wenn diese Symptome auftreten, hat der „unsichtbare Killer“ in Ihrem Extruder – der Polymerabbau – bereits seinen Schaden angerichtet.

Ein Extruder ist nicht nur ein Schmelzofen; Es handelt sich um einen komplexen thermomechanischen Reaktor. Um eine qualitativ hochwertige Pelletierung und Extrusion zu erreichen, müssen Bediener die beiden Hauptverursacher des Materialabbaus verstehen: thermische Zersetzung und mechanische Scherzersetzung, zusammen mit den versteckten Komplizen, die in den „toten Zonen“ der Maschine lauern.

1. Thermischer Abbau: Wenn Hitze die DNA von Polymeren zerreißt

Zu einem thermischen Abbau kommt es, wenn das Kohlenstoff-Kohlenstoff-Rückgrat des Polymers bei übermäßiger Hitze zerfällt, selbst wenn kein Sauerstoff und keine Feuchtigkeit vorhanden sind. Verschiedene Kunststoffe reagieren auf extreme Temperaturen auf ganz unterschiedliche Weise:

• Zufällige Kettenspaltung (z. B. Polypropylen – PP): Hohe Temperaturen führen dazu, dass die langen Molekülketten an zufälligen Stellen brechen.

  • Symptom: Das Molekulargewicht von PP sinkt stark, die Schmelzviskosität sinkt (wird wässrig) und das Endprodukt verliert vollständig seine Schlagzähigkeit.

• Depolymerisation oder „Entpacken“ (z. B. Polystyrol – PS, PMMA): Vinylpolymere werden auf einzigartige Weise abgebaut. Die Molekülkette beginnt sich von den Enden zu lösen und wirft nacheinander die ursprünglichen Monomere ab, ähnlich wie beim Öffnen einer Jacke.

  • Die Physik der Deckentemperatur: In der Thermodynamik gibt es einen Gleichgewichtspunkt zwischen einem Polymer und seinem Monomer, der als „Deckentemperatur“ bekannt ist. Für PS beträgt diese theoretisch 310 °C, aber in einem echten Extruder beginnt die langsame Depolymerisation oberhalb von 200 °C. Dadurch wird am Düsenkopf ein stechendes Styrolgas freigesetzt, das zu einer bräunlichen Verfärbung führt.

• Eliminierung von Seitengruppen (z. B. PVC, PVDC): Bei Überhitzung verbinden sich die Chloratome an den Seitenketten des Polymers mit benachbarten Wasserstoffatomen, um sich zu lösen, wodurch hochkorrosives Chlorwasserstoffgas (HCl) entsteht.

  • Symptom: Das abgestreifte Polymergerüst vernetzt sich zu extrem harten, schwarzen, karbonisierten Partikeln. Dies führt nicht nur zu tödlichen schwarzen Flecken im Produkt, sondern das HCl-Gas führt auch zu starker Korrosion Ihrer Schnecken und Zylinder.

2. Abbau durch mechanische Scherung: Durch Gewalt zerrissene Ketten

In einem Extruder ist rein thermischer Abbau selten. Das schwerwiegendere Problem ist der mechanische Abbau – das erzwungene Aufbrechen von Molekülketten durch extreme mechanische Scher- und Zugbeanspruchung.

Wenn der Hauptmotor die Schnecke durch hochviskose Polymere treibt, werden die Ketten stark gedehnt. Gemäß der Polymerphysik (z. B. der Bueche-Theorie) richten sich lineare Polymerketten in starken Scherfeldern entlang der Fließrichtung aus. Aufgrund starker physikalischer „Verschlingungen“ zwischen den Ketten konzentriert sich die maximale Spannung genau in der Mitte der Kette. Daher ist mechanischer Abbau kein Zufall; Die Ketten brechen oft sauber in zwei Hälften.

Bereiche mit hohem Risiko für Kettenrisse: Harze mit hohem Molekulargewicht reagieren am empfindlichsten auf mechanische Beanspruchung. Die höchsten Risiken bestehen in:

1. Flugspiel: Der Spalt zwischen dem Schneckensteg und der Zylinderwand beträgt oft weniger als 0,15 mm. Die kleine Menge Kunststoff, die in diesen Spalt hineingeschleppt wird, erfährt erschreckende Schergeschwindigkeiten, was zu augenblicklichen lokalen Temperaturspitzen und schweren Kettenrissen führt.

2. Barriereschnecken und Knetblöcke: Diese Elemente wurden entwickelt, um die Schmelze für eine bessere Vermischung durch enge Spalten zu drücken. Sie sind Hotspots für extreme lokale Spannungen.

3. Der verborgene Übeltäter: Sauerstoff- und „Gel“-Bildung

Wenn Kunststoffpellets in den Trichter gelangen, gelangt eine erhebliche Menge Luft (Sauerstoff) in das Fass. Unter der doppelten Wirkung von Hitze und mechanischer Scherung bilden gebrochene Polymerketten hochreaktive „freie Radikale“. Sauerstoff greift diese Radikale an und löst einen thermooxidativen Abbau aus.

Dies erklärt, warum sich Polyethylen (PE) und Polypropylen (PP) völlig unterschiedlich verhalten:

• PP-Spaltung: Sauerstoffradikale greifen die tertiären Wasserstoffatome in PP an, was zu Kettenspaltungen und einem schnellen Abfall des Molekulargewichts führt.

• PE-Vernetzung (Die Geburt von Gelen): Wenn umgekehrt Sauerstoff PE angreift, verbinden sich die losen Ketten zu komplexen 3D-Netzwerken. Diese vernetzten PE-Klumpen können nicht mehr geschmolzen werden. Wenn sie zu Folien extrudiert werden, erscheinen sie als hartnäckige, harte Fehler, die in der Industrie als „Gele“ (晶点) bekannt sind und die optischen und mechanischen Eigenschaften beeinträchtigen.

Das einzige Heilmittel: Harzhersteller fügen Antioxidantien hinzu, um diese freien Radikale zu absorbieren. Antioxidantien sind jedoch konsumierbar. Wenn Sie einen hohen Anteil recycelter Materialien verwenden (mehrere Hitzegeschichten), werden die Antioxidantien aufgebraucht, was zu einer Lawine von Gelen und schwarzen Flecken führt.

4. Die tödlichen „Toten Zonen“: Zeit ist der Katalysator

Das Verständnis der Abbaukinetik lässt sich auf eine einfache Formel reduzieren: Abbau = Temperatur × Verweilzeit.

Bei einem normalen Extrusionsprozess dauert der Transport des Kunststoffs vom Trichter zur Düse nur wenige Minuten. Antioxidantien können das Material für diesen Zeitraum problemlos schützen. Wenn es jedoch „Stagnationsbereiche“ (tote Zonen) im Extruder gibt, kann die Verweilzeit von Minuten auf Stunden oder sogar Tage ansteigen.

Häufige Totzonen des Extruders:

1. Ungefüllte Schneckenkanäle: Wenn die Feststoffzufuhr instabil ist, füllt sich der Dosierbereich möglicherweise nicht vollständig, sodass die Schmelze in der Nähe des Schubschneckengangs stagniert.

2. Scharfe Flugradien: Schlecht bearbeitete Schraubenwurzeln mit scharfen Ecken fangen Kunststoff ein und verhindern so ein Fließen.

3. Adapter und Anschlüsse: Nicht stromlinienförmige Rohre oder 90-Grad-Bögen zwischen Extruder und Düsenkopf erzeugen stehende Pools.

4. Unsachgemäße Abschaltungen: Wenn das Fass mehr als 30 Minuten lang vollständig erhitzt bleibt, während die Schnecke angehalten ist, ist dies mit einer katastrophalen thermischen Verschlechterung verbunden.

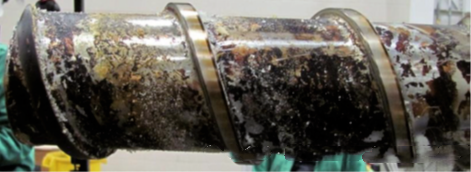

In diesen Totzonen eingeschlossenes Material verbrennt zu verkohlten schwarzen Flecken. Später werden diese Ablagerungen durch geringfügige Schwankungen der Schneckengeschwindigkeit oder des Schneckendrucks ausgewaschen, was zu einem endlosen Strom schwarzer Flecken in Ihrem Produkt führt.

Fazit: Den perfekten Fluss entwickeln

Der thermische Abbau warnt uns davor, Grenzen zu überschreiten; Die mechanische Verschlechterung erinnert uns daran, dass engere Abstände nicht immer besser sind. und der thermooxidative Abbau verdeutlicht die Gefahren toter Zonen und erschöpfter Antioxidantien.

Bei Nanjing Haisi Extrusion sind unsere Doppelschneckenextruder so konstruiert, dass diese Risiken ausgeschlossen werden. Durch präzisionsgefertigte Schneckenprofile mit optimierten Flugradien, stromlinienförmigen Düsenköpfen und überlegenen Selbstabstreiffunktionen stellen wir einen strikten FIFO-Schmelzfluss (First-In, First-Out) sicher. Durch die Eliminierung toter Zonen und die Bereitstellung maßgeschneiderter Scherkonfigurationen schützen wir die molekulare Integrität Ihres Polymers und sorgen für maximale Ausbeute und einwandfreie Pelletqualität.
